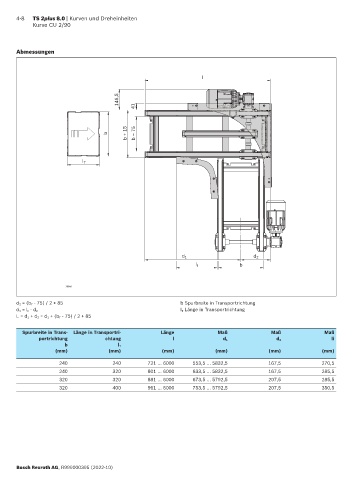

4-8 TS 2plus 8.0 | Kurven und Dreheinheiten
Kurve CU 2/90
Abmessungen
l
146,5
41
b + 15 b – 75
b
l T
d 1 d 2
l i b
39866
d 2 = (b T - 75) / 2 + 85 b Spurbreite in Transportrichtung
l T Länge in Transportrichtung
d 1 = L - d 2
L = d 1 + d 2 = d 1 + (b T - 75) / 2 + 85
Spurbreite in Trans- Länge in Transportri- Länge Maß Maß Maß
portrichtung chtung l d 1 d 2 li
b l T
(mm) (mm) (mm) (mm) (mm) (mm)
240 240 721 ... 6000 553,5 ... 5832,5 167,5 270,5
240 320 801 ... 6000 633,5 ... 5832,5 167,5 285,5
320 320 881 ... 6000 673,5 ... 5792,5 207,5 285,5
320 400 961 ... 6000 753,5 ... 5792,5 207,5 350,5
Bosch Rexroth AG, R999000395 (2022-10)
