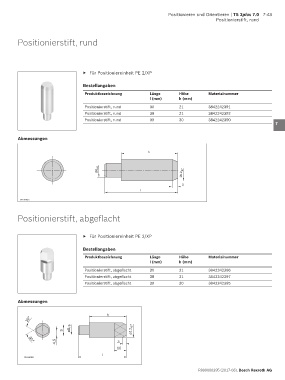

Positionieren und Orientieren | TS 2plus 7.0 7-43
Positionierstift, rund

Positionierstift, rund 1

2

3
▶ Für Positioniereinheit PE 2/XP

Bestellangaben 4
Produktbezeichnung Länge Höhe Materialnummer
l (mm) h (mm) 5
Positionierstift, rund 30 21 3842242391 6
Positionierstift, rund 38 21 3842242392
Positionierstift, rund 39 30 3842242390
7

Abmessungen 8

h 9

10
Ø8 r6 Ø12 e7 11

3
I 12

00116053
13
Positionierstift, abgeflacht 14

15
▶ Für Positioniereinheit PE 2/XP
16
Bestellangaben
Produktbezeichnung Länge Höhe Materialnummer 17
l (mm) h (mm)
Positionierstift, abgeflacht 30 21 3842242396 18
Positionierstift, abgeflacht 38 21 3842242397
Positionierstift, abgeflacht 39 30 3842242395 19

20
Abmessungen
21
h
30° 22
ø8 r6
9 ø12 e7
23
4,5 3
30°
10 24
I
00116052

R999000395 (2017-08), Bosch Rexroth AG
