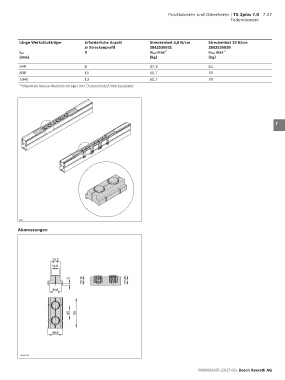

P. 531
Positionieren und Orientieren | TS 2plus 7.0 7-47
Federelement
Länge Werkstück träger Erforderliche Anzahl Streckenlast 5,8 N/cm Streckenlast 10 N/cm 1
je Streckenprofil 3842536931 3842536930
X m WT max 1) m WT max 1)
l WT
(mm) (kg) (kg) 2
640 8 37,3 64
800 10 46,7 70 3
1040 13 60,7 70
1) Maximale Masse Werkstückträger inkl. Distanzklotz/Unterbauplatte 4
5
6
7
8
9
10
11
12
13
14
30063
Abmessungen 15
16
17
25,2
19,9
18
25,15 25,85 19
3
31,8
20
21
40 80
22
38,8
23
24
00125247
R999000395 (2017-08), Bosch Rexroth AG
