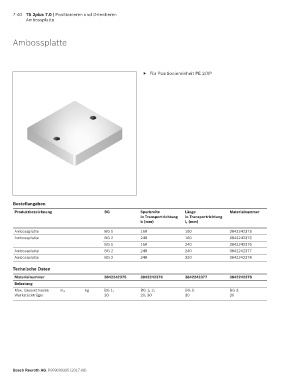

7-40 TS 2plus 7.0 | Positionieren und Orientieren
Ambossplatte
Ambossplatte
▶ Für Positioniereinheit PE 2/XP
Bestellangaben
Produktbezeichnung BG Spurbreite Länge Materialnummer
in Transportrichtung in Transportrichtung
b (mm) l T (mm)
Ambossplatte BG 1 160 160 3842242375
Ambossplatte BG 2 240 160 3842242376
BG 1 160 240 3842242376
Ambossplatte BG 2 240 240 3842242377
Ambossplatte BG 2 240 320 3842242378
Technische Daten
Materialnummer 3842242375 3842242376 3842242377 3842242378
Belastung
Max. Gesamtmasse m G kg BG 1: BG 1; 2: BG 2: BG 2:
Werkstückträger 20 20; 30 30 30
Bosch Rexroth AG, R999000395 (2017-08)
