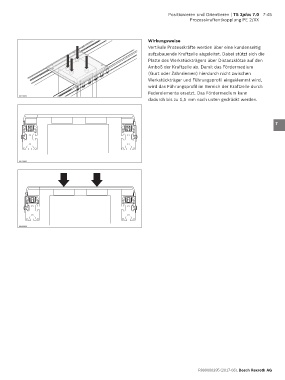

Positionieren und Orientieren | TS 2plus 7.0 7-45
Prozesskraftentkopplung PE 2/XX
Wirkungsweise 1
Vertikale Prozesskräfte werden über eine kundenseitig
aufzubauende Kraftzelle abgeleitet. Dabei stützt sich die 2
Platte des Werkstückträgers über Distanzklötze auf den
Amboß der Kraftzelle ab. Damit das Fördermedium 3
(Gurt oder Zahnriemen) hierdurch nicht zwischen
Werkstückträger und Führungsprofil eingeklemmt wird, 4
wird das Führungsprofil im Bereich der Kraftzelle durch
Federelemente ersetzt. Das Fördermedium kann
00126859 5
dadurch bis zu 1,5 mm nach unten gedrückt werden.
6
7
8
9
00126860
10
11
12
13
14
00126861
15
16
17
18
19
20
21
22
23
24
