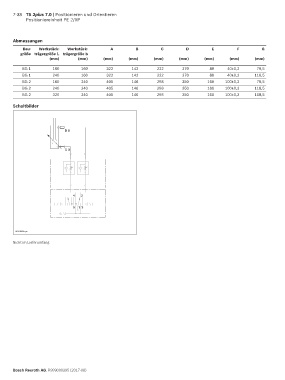

7-38 TS 2plus 7.0 | Positionieren und Orientieren
Positioniereinheit PE 2/XP
Abmessungen
Bau- Werkstück- Werkstück- A B C D E F G
größe trägergröße l T trägergröße b
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
BG 1 160 160 322 142 222 270 80 40±0,2 78,5
BG 1 240 160 322 142 222 270 80 40±0,2 118,5
BG 2 160 240 405 146 298 350 160 100±0,3 78,5
BG 2 240 240 405 146 298 350 160 100±0,3 118,5
BG 2 320 240 405 146 298 350 160 100±0,3 158,5
Schaltbilder
D 8
D 8
4 2
5 13
00127886.eps
Nicht im Lieferumfang
Bosch Rexroth AG, R999000395 (2017-08)
