7-42 TS 2plus 7.0 | Positionieren und Orientieren
Ambossplatte

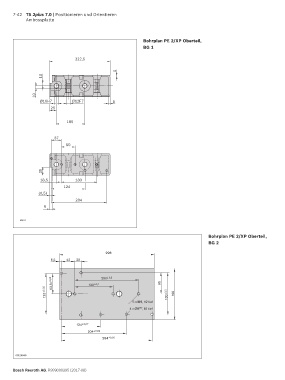

Bohrplan PE 2/XP Oberteil,
BG 1

222,5

5
10

10
Ø16H7 Ø12F7 5
25

105

37
50

30
18,5 130
124
(6,5)
204
9

35157

Bohrplan PE 2/XP Oberteil,
BG 2

298
6,5 42 20

62,5 0,02 120 0,2 200 0,2 65

125 0,02 130 0,2 160

5 x M8, 12 tief
4 x 8 , 15 tief

124 0,02
204 0,02
284 0,02

00126848
