Positionieren und Orientieren | TS 2plus 7.0 7-41

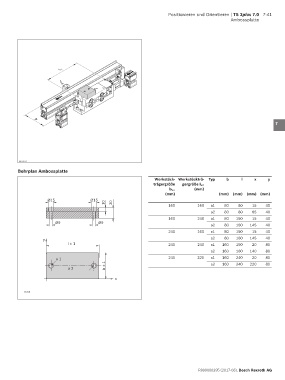

Ambossplatte

1

2

l T 3

4

5

6

b
7

8

9

00116113
10
Bohrplan Ambossplatte
Werkstück- Werkstückträ- Typ b l x y 11
trägergröße gergröße l WT
(mm)
b WT 12
(mm) (mm) (mm) (mm) (mm)
Ø15 Ø15
10 30 160 160 a1 80 80 15 40 13
a2 80 80 65 40
160 240 a1 80 160 15 40 14
Ø9 Ø9
a2 80 160 145 40
240 160 a1 80 160 15 40 15
y a2 80 160 145 40
l ± 1 240 240 a1 160 160 20 80 16
a2 160 160 140 80
a 1 240 320 a1 160 240 20 80 17
b ± 1 a2 160 240 220 80
a 2 18

x
19

35156
20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
