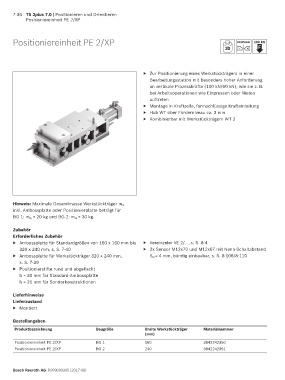

7-36 TS 2plus 7.0 | Positionieren und Orientieren
Positioniereinheit PE 2/XP

Positioniereinheit PE 2/XP ±0,05mm 100 kN
30 F

▶ Zur Positionierung eines Werkstückträgers in einer
Bearbeitungsstation mit besonders hoher Anforderung
an vertikale Prozesskräfte (100 kN/60 kN), wie sie z. B.
bei Arbeitsoperationen wie Einpressen oder Nieten
auftreten
▶ Montage in Kraftzelle, formschlüssige Krafteinleitung
▶ Hub WT über Förderniveau ca. 3 mm
▶ Kombinierbar mit Werkstückträgern WT 2

Hinweis: Maximale Gesamtmasse Werkstückträger m G
inkl. Ambossplatte oder Positionierplatte beträgt für
BG 1: m G = 20 kg und BG 2: m G = 30 kg.

Zubehör
Erforderliches Zubehör
▶ Ambossplatte für Standardgrößen von 160 x 160 mm bis ▶ Vereinzeler VE 2/…, s. S. 8-4
320 x 240 mm, s. S. 7-40 ▶ 2x Sensor M12x70 und M12x67 mit Nenn-Schaltabstand
▶ Ambossplatte für Werkstückträger 320 x 240 mm, S N = 4 mm, bündig einbaubar, s. S. 8-108/8-110
s. S. 7-39
▶ Positionierstifte rund und abgeflacht
h = 30 mm für Standard-Ambossplatte
h = 21 mm für Sonderkonstruktionen

Lieferhinweise
Lieferzustand
▶ Montiert

Bestellangaben
Produktbezeichnung Baugröße Breite Werkstückträger Materialnummer
(mm)

Positioniereinheit PE 2/XP BG 1 160 3842242350
Positioniereinheit PE 2/XP BG 2 240 3842242351
