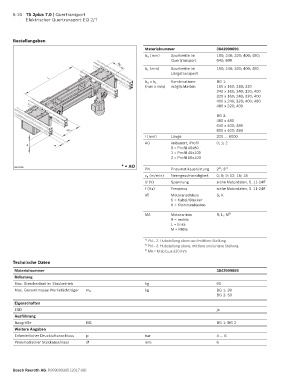

5-16 TS 2plus 7.0 | Quertransport
Elektrischer Quertransport EQ 2/T

Bestellangaben
Materialnummer 3842999895
b Q (mm) Spurbreite im 160; 240; 320; 400; 480;
Quertransport 640; 800
b Q
b L (mm) Spurbreite im 160; 240; 320; 400; 480
Längstransport
l
b Q x b L Kombinations- BG 1:
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400
400 x 240; 320; 400; 480
480 x 320; 400

BG 2:
480 x 480
640 x 400; 480
b L 800 x 400; 480
l (mm) Länge 320 ... 6000
AO Anbauort, Profil 0; 1; 2
* 0 = Profil 45x80
*
1 = Profil 45x100
2 = Profil 50x100
* = AO
00012788 1) 2)
PN Pneumatikausrüstung 2 ; 3
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
MA Motoranbau R; L; M 3)
R = rechts
L = links
M = Mitte

1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
3) MA = M ab b Q ≧ 320 mm

Technische Daten
Materialnummer 3842999895
Belastung
Max. Streckenlast im Staubetrieb kg 60
Max. Gesamtmasse Werkstückträger m G kg BG 1: 30
BG 2: 50
Eigenschaften
ESD ja
Ausführung
Baugröße BG BG 1; BG 2
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6

Bosch Rexroth AG, R999000395 (2017-08)
