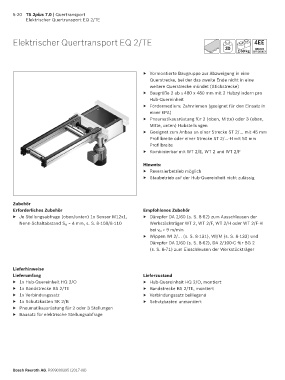

5-20 TS 2plus 7.0 | Quertransport
Elektrischer Quertransport EQ 2/TE
Elektrischer Quertransport EQ 2/TE
30
60 kg
▶ Vormontierte Baugruppe zur Abzweigung in eine
Querstrecke, bei der das zweite Ende nicht in eine
weitere Querstrecke mündet (Stichstrecke)
▶ Baugröße 2 ab ≥ 480 x 480 mm mit 2 Hubzylindern pro
Hub-Quereinheit
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Hinweis:
▶ Reversierbetrieb möglich
▶ Staubetrieb auf der Hub-Quereinheit nicht zulässig
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/unten) 1x Sensor M12x1, ▶ Dämpfer DA 2/60 (s. S. 8-62) zum Ausschleusen der
Nenn-Schaltabstand S N = 4 mm, s. S. 8-108/8-110 Werkstückträger WT 2, WT 2/F, WT 2/H oder WT 2/F-H
bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-131), WI/M (s. S. 8-133) und
Dämpfer DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2
(s. S. 8-71) zum Einschleusen der Werkstückträger
Lieferhinweise
Lieferumfang Lieferzustand
▶ 1x Hub-Quereinheit HQ 2/O ▶ Hub-Quereinheit HQ 2/O, montiert
▶ 1x Bandstrecke BS 2/TE ▶ Bandstrecke BS 2/TE, montiert
▶ 1x Verbindungssatz ▶ Verbindungssatz beiliegend
▶ 1x Schutzkasten SK 2/B ▶ Schutzkasten unmontiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage
Bosch Rexroth AG, R999000395 (2017-08)
