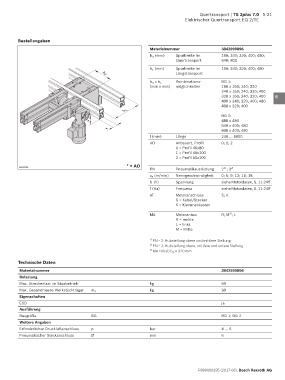

Quertransport | TS 2plus 7.0 5-21
Elektrischer Quertransport EQ 2/TE

Bestellangaben
1
Materialnummer 3842999896
b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 2
Quertransport 640; 800
b L (mm) Spurbreite im 160; 240; 320; 400; 480 3
Längstransport
b Q
Kombinations- BG 1:
b Q x b L 4
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
400 x 240; 320; 400; 480
480 x 320; 400
b L 6
BG 2:
480 x 480
* 7
640 x 400; 480
* 800 x 400; 480
l (mm) Länge 240 ... 6000 8
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80 9
1 = Profil 45x100
2 = Profil 50x100
10
* = AO
00012796 1) 2)
PN Pneumatikausrüstung 2 ; 3
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18 11
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 12
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten 13
MA Motoranbau R; M ; L 14
3)
R = rechts
L = links
M = Mitte 15

1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung 16
3) MA = M ab b Q ≧ 320 mm
17
Technische Daten
Materialnummer 3842999896 18
Belastung
Max. Streckenlast im Staubetrieb kg 60 19
Max. Gesamtmasse Werkstückträger m G kg 30
Eigenschaften 20
ESD ja
Ausführung 21
Baugröße BG BG 1; BG 2
Weitere Angaben 22
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 23

24

R999000395 (2017-08), Bosch Rexroth AG
