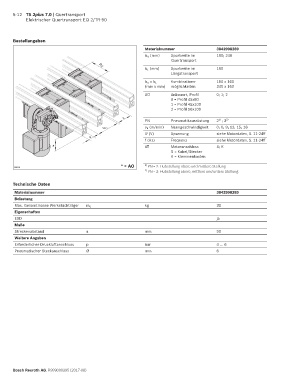

5-12 TS 2plus 7.0 | Quertransport
Elektrischer Quertransport EQ 2/TR-90

Bestellangaben
Materialnummer 3842998289
b Q (mm) Spurbreite im 160; 240
Quertransport
b L (mm) Spurbreite im 160
b Q
Längstransport
Kombinations- 160 x 160
b Q x b L
(mm x mm) möglichkeiten 240 x 160
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
2 = Profil 50x100
a 1) 2)
PN Pneumatikausrüstung 2 ; 3
b L v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 11-24ff
*
f (Hz) Frequenz siehe Motordaten, S. 11-24ff
AT Motoranschluss S; K
*
S = Kabel/Stecker
K = Klemmenkasten
* = AO 1) PN = 2: Hubstellung obere und mittlere Stellung
28910
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
Technische Daten

Materialnummer 3842998289
Belastung
Max. Gesamtmasse Werkstückträger m G kg 30
Eigenschaften
ESD ja
Maße
Streckenabstand a mm 90
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6

Bosch Rexroth AG, R999000395 (2017-08)
