Quertransport | TS 2plus 7.0 5-15

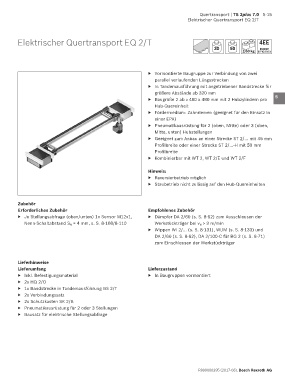

Elektrischer Quertransport EQ 2/T

Elektrischer Quertransport EQ 2/T 1
30 50
60 kg
2

3
▶ Vormontierte Baugruppe zur Verbindung von zwei
parallel verlaufenden Längsstrecken
▶ In Tandemausführung mit angetriebener Bandstrecke für 4
größere Abstände ab 320 mm
▶ Baugröße 2 ab ≥ 480 x 480 mm mit 2 Hubzylindern pro 5
Hub-Quereinheit
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in 6
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben, 7
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm 8
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite 9
▶ Kombinierbar mit WT 2, WT 2/E und WT 2/F
10
Hinweis:
▶ Reversierbetrieb möglich 11
▶ Staubetrieb nicht zulässig auf den Hub-Quereinheiten
12

Zubehör 13
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/unten) 1x Sensor M12x1, ▶ Dämpfer DA 2/60 (s. S. 8-62) zum Ausschleusen der 14
Nenn-Schaltabstand S N = 4 mm, s. S. 8-108/8-110 Werkstückträger bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-131), WI/M (s. S. 8-133) und 15
DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2 (s. S. 8-71)
zum Einschleusen der Werkstückträger 16

17
Lieferhinweise
Lieferumfang Lieferzustand 18
▶ Inkl. Befestigungsmaterial ▶ In Baugruppen vormontiert
▶ 2x HQ 2/O 19
▶ 1x Bandstrecke in Tandemausführung BS 2/T
▶ 2x Verbindungssatz 20
▶ 2x Schutzkasten SK 2/B
▶ Pneumatikausrüstung für 2 oder 3 Stellungen 21
▶ Bausatz für elektrische Stellungsabfrage

22

23

24
