Quertransport | TS 2plus 7.0 5-13

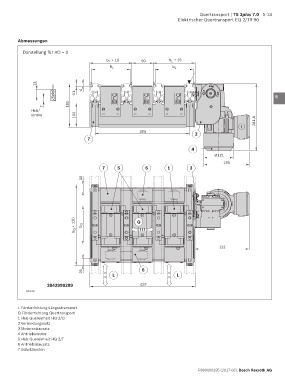

Elektrischer Quertransport EQ 2/TR-90
Abmessungen
1
Darstellung für AO = 0
2
b + 15 90 b L + 15
L
b L b L 3
14 4
-11 -4 5
180
7
Hub/ 6
stroke 100
281,8 7
395 2
7 8
4 9
Ø121
185 10
7 5 6 1 3
30 11
12
13
14
b Q + 120 b Q Q 15
16
222
17
30 6 18
L L
3842998289 437 19
00125237
20
L Förderrichtung Längsstransport
Q Förderrichtung Quertransport 21
1 Hub-Quereinheit HQ 2/O
2 Verbindungssatz 22
3 Motoranbausatz
4 Antriebsmotor
5 Hub-Quereinheit HQ 2/T 23
6 Antriebsbausatz
7 Schutzkasten 24
