Quertransport | TS 2plus 7.0 5-11

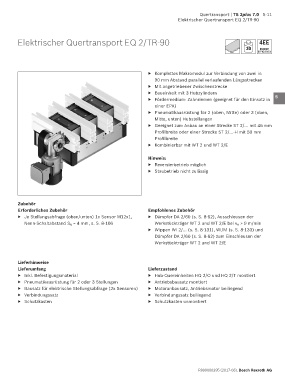

Elektrischer Quertransport EQ 2/TR-90

Elektrischer Quertransport EQ 2/TR-90 1
30
2

3
▶ Komplettes Makromodul zur Verbindung von zwei in
90 mm Abstand parallel verlaufenden Längsstrecken
▶ Mit angetriebener Zwischenstrecke 4
▶ Baueinheit mit 3 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in 5
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben, 6
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm 7
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite 8
▶ Kombinierbar mit WT 2 und WT 2/E
9
Hinweis:
▶ Reversierbetrieb möglich 10
▶ Staubetrieb nicht zulässig
11

12

Zubehör 13
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/unten) 1x Sensor M12x1, ▶ Dämpfer DA 2/60 (s. S. 8-62), Ausschleusen der 14
Nenn-Schaltabstand S N = 4 mm, s. S. 8-106 Werkstückträger WT 2 und WT 2/E bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-131), WI/M (s. S. 8-133) und 15
Dämpfer DA 2/60 (s. S. 8-62) zum Einschleusen der
Werkstückträger WT 2 und WT 2/E 16

17
Lieferhinweise
Lieferumfang Lieferzustand 18
▶ Inkl. Befestigungsmaterial ▶ Hub-Quereinheiten HQ 2/O und HQ 2/T montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Antriebsbausatz montiert 19
▶ Bausatz für elektrische Stellungsabfrage (2x Sensoren) ▶ Motoranbausatz, Antriebsmotor beiliegend
▶ Verbindungssatz ▶ Verbindungssatz beiliegend 20
▶ Schutzkasten ▶ Schutzkasten unmontiert
21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
