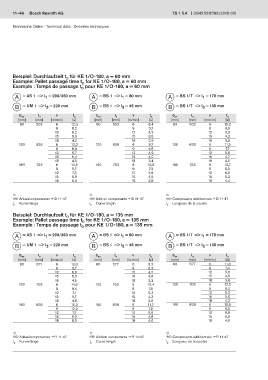

Page 168 - TS1_5.4

11–48 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Technische Daten · Technical data · Données techniques

Beispiel: Durchlaufzeit t für KE 1/O-180, a = 60 mm
D
Example: Pallet passage time t for KE 1/O-180, a = 60 mm
D
Exemple : Temps de passage t pour KE 1/O-180, a = 60 mm
D
A = AS 1 => l = 290/260 mm A = BS 1 => l = 80 mm A = BS 1/T => l = 170 mm
1
1
1
B = UM 1 => l = 220 mm B = BS 1 => l = 45 mm B = BS 1/T => l = 135 mm
3
3
3
b WT I R v t D b WT I R v t D b WT I R v t D
[mm] [mm] [m/min] [s] [mm] [mm] [m/min] [s] [mm] [mm] [m/min] [s]
80 502 6 12,3 80 502 6 8,4 80 502 6 10,2
9 8,2 9 5,7 9 6,9
12 6,2 12 4,3 12 5,2
15 5,0 15 3,5 15 4,2
18 4,2 18 2,9 18 3,5
120 628 6 13,2 120 628 6 9,7 120 628 6 11,5
9 8,9 9 6,5 9 7,7
12 6,7 12 4,9 12 5,8
15 5,4 15 4,0 15 4,7
18 4,5 18 3,4 18 4,0
160 753 6 14,5 160 753 6 10,9 160 753 6 12,7
9 9,7 9 7,3 9 8,5
12 7,3 12 5,6 12 6,5
15 5,9 15 4,5 15 5,2
18 5,0 18 3,8 18 4,4

  
A B Anbaukomponenten  11-47 A B Add-on components  11-47 A B Composants additionnels  11-47
l Kurvenlänge l Curve length l Longueur de la courbe
R R R
Beispiel: Durchlaufzeit t für KE 1/O-180, a = 135 mm
D
Example: Pallet passage time t for KE 1/O-180, a = 135 mm
D
Exemple : Temps de passage t pour KE 1/O-180, a = 135 mm
D
A = AS 1 => l = 290/260 mm A = BS 1 => l = 80 mm A = BS 1/T => l = 170 mm
1
1
1
B = UM 1 => l = 220 mm B = BS 1 => l = 45 mm B = BS 1/T => l = 135 mm
3
3
3
b WT I R v t D b WT I R v t D b WT I R v t D
[mm] [mm] [m/min] [s] [mm] [mm] [m/min] [s] [mm] [mm] [m/min] [s]
80 577 6 13,0 80 577 6 9,2 80 577 6 11,0
9 8,7 9 6,2 9 7,4
12 6,6 12 4,7 12 5,6
15 5,3 15 3,8 15 4,5
18 4,5 18 3,2 18 3,8
120 703 6 14,0 120 703 6 10,4 120 703 6 12,2
9 9,4 9 7,0 9 8,2
12 7,1 12 5,3 12 6,2
15 5,7 15 4,3 15 5,0
18 4,8 18 3,6 18 4,2
160 828 6 15,2 160 828 6 11,7 160 828 6 13,5
9 10,2 9 7,8 9 9,0
12 7,7 12 5,9 12 6,8
15 6,2 15 4,8 15 5,5
18 5,2 18 4,0 18 4,6

  
A B Anbaukomponenten  11-47 A B Add-on components  11-47 A B Composants additionnels  11-47
l Kurvenlänge l Curve length l Longueur de la courbe
R R R
