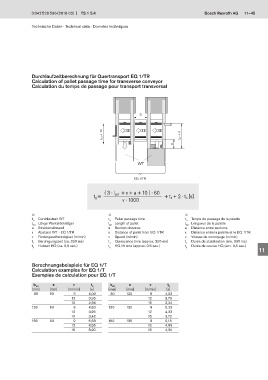

Durchlaufzeitberechnung für Quertransport EQ 1/TR
Calculation of pallet passage time for transverse conveyor
Calculation du temps de passage pour transport transversal

1

a 2

l + 10 WT l + x WT 3

4
x

5
WT

6
EQ 1/TR

( 3 · l + x + a + 10 ) · 60 7
t = WT + t + 2 · t [s]
1
h
D
v · 1000
8
  
t Durchlaufzeit WT t D Pallet passage time t D Temps de passage de la palette 9
D
l Länge Werkstückträger l Length of pallet l Longueur de la palette
WT
WT
WT
a Streckenabstand a Section distance a Distance entre sections
x Abstand WT - EQ 1/TR x Distance of pallet from EQ 1/TR x Distance entre la palette et le EQ 1/TR 10
v Fördergeschwindigkeit (m/min) v Speed (m/min) v Vitesse de convoyage (m/min)
t Beruhigungszeit (ca. 300 ms) t Quiescence time (approx. 300 ms) t Durée de stabilisation (env. 300 ms)
1
1
1
t Hubzeit HQ (ca. 0,5 sec.) t HQ lift time (approx. 0.5 sec.) t Durée de course HQ (env. 0,5 sec.)
11
h h h
Berechnungsbeispiele für EQ 1/T 12
Calculation examples for EQ 1/T
Exemples de calculation pour EQ 1/T
13
b WT a v t b WT a v t
D
D
[mm] [mm] [m/min] [s] [mm] [mm] [m/min] [s]
080 60 09 4,03 080 135 09 4,53 14
12 3,35 12 3,73
15 2,94 15 3,24
120 60 09 4,83 120 135 09 5,33 15
12 3,95 12 4,33
15 3,42 15 3,72
160 60 09 5,63 160 135 09 6,13
12 4,55 12 4,93 16
15 3,90 15 4,20
