Page 172 - TS1_5.4

11–52 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Technische Daten · Technical data · Données techniques

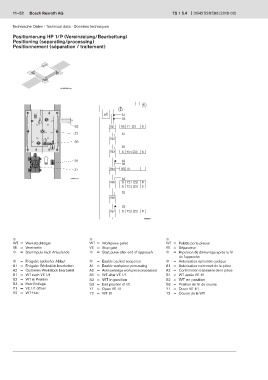

Positionierung HP 1/P (Vereinzelung/Bearbeitung)
Positioning (separating/processing)
Positionnement (séparation / traitement)

00126960.eps

1
2
S1
S2
S2 1N1 NS Y1 (Z1) S
Z2 S1
1N2
S3
S2
1N3 S Y2.1 (Z2) S

S1 A2
S3
Z1 1N4 NS A1

00108431 A2
1N5 S Y2.1 (Z2) R
S Y2.2 (Z2) S
S2
1N6

S2
1N7 S Y2.2 (Z2) R
00108432

  
WT = Werkstückträger WT = Workpiece pallet WT = Palette porte-pièces
VE = Vereinzeler VE = Stop gate VE = Séparateur
 = Startimpuls nach Anlaufende  = Start pulse after end of approach  = Impulsion de démarrage après la fin
de l’approche
 = Freigabe zyklischer Ablauf  = Enable cyclical sequence  = Autorisation opération cyclique
A1 = Freigabe Werkstück bearbeiten A1 = Enable workpiece processing A1 = Autorisation traitement de la pièce
A2 = Quittieren Werkstück bearbeitet A2 = Acknowledge workpiece processed A2 = Confirmation traitement de la pièce
S1 = WT nach VE 1/1 S1 = WT after VE 1/1 S1 = WT après VE 1/1
S2 = WT in Position S2 = WT in position S2 = WT en position
S3 = Hub-Endlage S3 = End position of lift S3 = Position de fin de course
Y1 = VE 1/1 öffnen Y1 = Open VE 1/1 Y1 = Ouvrir VE 1/1
Y2 = WT-Hub Y2 = WT lift Y2 = Course de la WT
