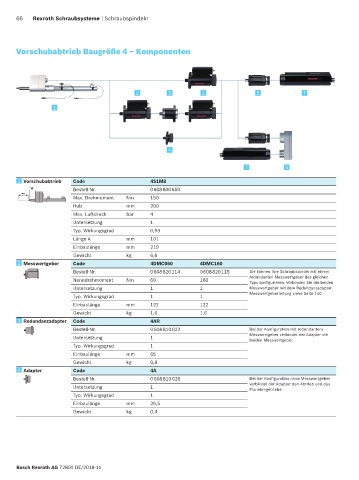

66 Rexroth Schraubsysteme | Schraubspindeln

Vorschubabtrieb Baugröße 4 – Komponenten

2 3 2 5 7

1

4

7 6

1 1 Vorschubabtrieb Code 4S1M8
Bestell-Nr. 0 608 800 650
Max. Drehmoment Nm 150
Hub mm 200
Max. Luftdruck bar 4
Untersetzung 1
Typ. Wirkungsgrad 0,93
Länge A mm 101
Einbaulänge mm 219
Gewicht kg 6,6
2 2 Messwertgeber Code 4DMC060 4DMC160
Bestell-Nr. 0 608 820 114 0 608 820 115 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 60 160 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Redundanzadapter.
Typ. Wirkungsgrad 1 1 Messwertgeberleitung siehe Seite 140.
Einbaulänge mm 122 122
Gewicht kg 1,6 1,6
3 3 Redundanzadapter Code 4AR
Bestell-Nr. 0 608 810 022 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter die
beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 65
Gewicht kg 0,8
4 4 Adapter Code 4A
Bestell-Nr. 0 608 810 026 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 26,5
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
