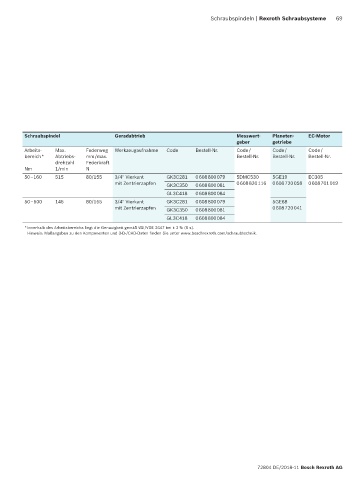

Schraubspindeln | Rexroth Schraubsysteme 69
Schraubspindel Geradabtrieb Messwert- Planeten- EC-Motor
geber getriebe
Arbeits- Max. Federweg Werkzeugaufnahme Code Bestell-Nr. Code / Code / Code /
bereich * Abtriebs- mm /max. Bestell-Nr. Bestell-Nr. Bestell-Nr.
drehzahl Federkraft
Nm 1/min N
50–160 515 80/155 3/4" Vierkant GK3C281 0 608 800 079 5DMC530 5GE19 EC305
mit Zentrierzapfen GK3C350 0 608 800 081 0 608 820 116 0 608 720 058 0 608 701 019
GL3C418 0 608 800 084
50–500 145 80/155 3/4" Vierkant GK3C281 0 608 800 079 5GE68
mit Zentrierzapfen GK3C350 0 608 800 081 0 608 720 041
GL3C418 0 608 800 084
* Innerhalb des Arbeitsbereichs liegt die Genauigkeit gemäß VDI/VDE 2647 bei ± 2 % (6 s).
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
72804 DE/2018-11 Bosch Rexroth AG
