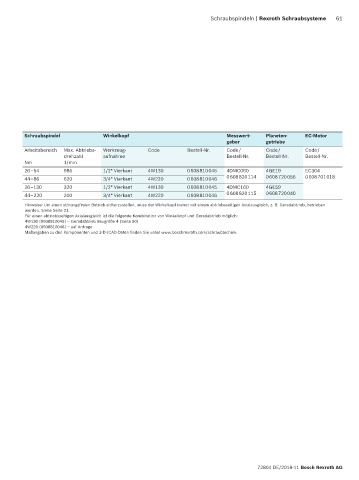

Schraubspindeln | Rexroth Schraubsysteme 61

Schraubspindel Winkelkopf Messwert- Planeten- EC-Motor
geber getriebe
Arbeits bereich Max. Abtriebs- Werkzeug- Code Bestell-Nr. Code / Code / Code /
drehzahl aufnahme Bestell-Nr. Bestell-Nr. Bestell-Nr.
Nm 1/min
26–54 985 1/2" Vierkant 4W130 0 608 810 045 4DMC060 4GE19 EC304
44–86 620 3/4" Vierkant 4W220 0 608 810 046 0 608 820 114 0 608 720 056 0 608 701 018
26–130 320 1/2" Vierkant 4W130 0 608 810 045 4DMC160 4GE59
44–220 200 3/4" Vierkant 4W220 0 608 810 046 0 608 820 115 0 608 720 040
Hinweise: Um einen störungsfreien Betrieb sicherzustellen, muss der Winkelkopf immer mit einem abtriebsseitigen Axialausgleich, z. B. Geradabtrieb, betrieben
werden. Siehe Seite 21.
Für einen abtriebsseitigen Axialausgleich ist die folgende Kombination von Winkelkopf und Geradabtrieb möglich:
4W130 (0608810045) – Geradabtrieb Baugröße 4 (Seite 50)
4W220 (0608810046) – auf Anfrage
Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
