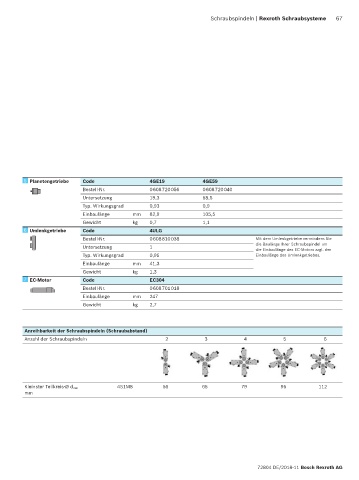

Schraubspindeln | Rexroth Schraubsysteme 67

5 5 Planetengetriebe Code 4GE19 4GE59
Bestell-Nr. 0 608 720 056 0 608 720 040
Untersetzung 19,3 58,6
Typ. Wirkungsgrad 0,93 0,9
Einbaulänge mm 82,9 105,5
Gewicht kg 0,7 1,1
6 6 Umlenkgetriebe Code 4ULG
Bestell-Nr. 0 608 810 038 Mit dem Umlenkgetriebe vermindern Sie
die Baulänge Ihrer Schraubspindel um
Untersetzung 1
die Einbaulänge des EC-Motors zzgl. der
Typ. Wirkungsgrad 0,95 Einbaulänge des Umlenkgetriebes.
Einbaulänge mm 41,3
Gewicht kg 1,3
7 7 EC-Motor Code EC304
Bestell-Nr. 0 608 701 018
Einbaulänge mm 247
Gewicht kg 2,7

Anreihbarkeit der Schraubspindeln (Schraubabstand)
Anzahl der Schraubspindeln 2 3 4 5 6

Kleinster Teilkreis-Ø d min 4S1M8 56 65 79 95 112
mm

72804 DE/2018-11 Bosch Rexroth AG
