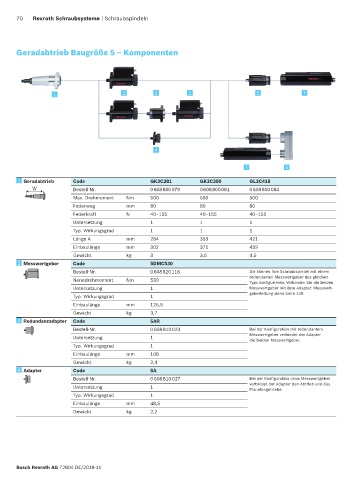

70 Rexroth Schraubsysteme | Schraubspindeln

Geradabtrieb Baugröße 5 – Komponenten

1 2 3 2 5 7

4

7 6

1 1 Geradabtrieb Code GK3C281 GK3C350 GL3C418
Bestell-Nr. 0 608 800 079 0 608 800 081 0 608 800 084

Max. Drehmoment Nm 500 500 500
Federweg mm 80 80 80
Federkraft N 40–155 40–155 40–155
Untersetzung 1 1 1
Typ. Wirkungsgrad 1 1 1
Länge A mm 284 353 421
Einbaulänge mm 302 371 439
Gewicht kg 3 3,5 4,5
2 2 Messwertgeber Code 5DMC530
Bestell-Nr. 0 608 820 116 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 530 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 Messwertgeber mit dem Adapter. Messwert-
Typ. Wirkungsgrad 1 geberleitung siehe Seite 140.
Einbaulänge mm 125,5
Gewicht kg 3,7
3 3 Redundanzadapter Code 5AR
Bestell-Nr. 0 608 810 023 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter
die beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 108
Gewicht kg 2,4
4 4 Adapter Code 5A
Bestell-Nr. 0 608 810 027 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 48,5
Gewicht kg 2,2

Bosch Rexroth AG 72804 DE/2018-11
