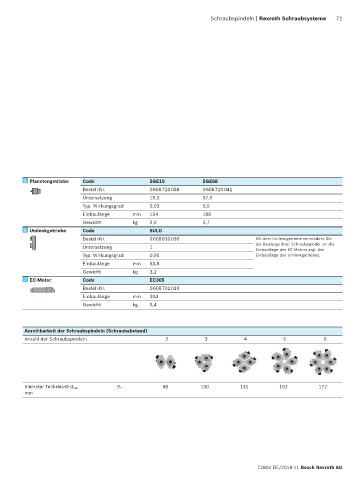

Schraubspindeln | Rexroth Schraubsysteme 71

5 5 Planetengetriebe Code 5GE19 5GE68
Bestell-Nr. 0 608 720 058 0 608 720 041
Untersetzung 19,3 67,9
Typ. Wirkungsgrad 0,93 0,9
Einbaulänge mm 154 188
Gewicht kg 2,9 3,7
6 6 Umlenkgetriebe Code 5ULG
Bestell-Nr. 0 608 810 039 Mit dem Umlenkgetriebe vermindern Sie
die Baulänge Ihrer Schraubspindel um die
Untersetzung 1
Einbaulänge des EC-Motors zzgl. der
Typ. Wirkungsgrad 0,95 Einbaulänge des Umlenkgetriebes.
Einbaulänge mm 63,8
Gewicht kg 3,2
7 7 EC-Motor Code EC305
Bestell-Nr. 0 608 701 019
Einbaulänge mm 304
Gewicht kg 6,4

Anreihbarkeit der Schraubspindeln (Schraubabstand)
Anzahl der Schraubspindeln 2 3 4 5 6

Kleinster Teilkreis-Ø d min G… 86 100 131 162 172
mm
