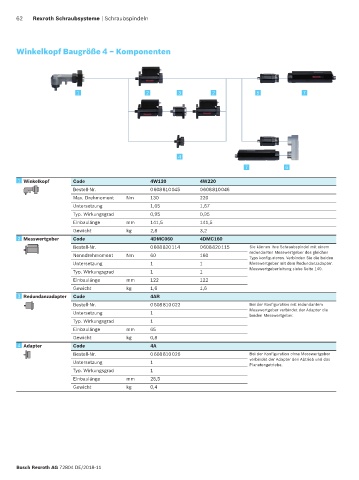

62 Rexroth Schraubsysteme | Schraubspindeln

Winkelkopf Baugröße 4 – Komponenten

1 2 3 2 5 7

4
7 6

1 1 Winkelkopf Code 4W130 4W220
Bestell-Nr. 0 608 810 045 0 608 810 046
Max. Drehmoment Nm 130 220
Untersetzung 1,05 1,67
Typ. Wirkungsgrad 0,95 0,95
Einbaulänge mm 141,5 141,5
Gewicht kg 2,8 3,2
2 2 Messwertgeber Code 4DMC060 4DMC160
Bestell-Nr. 0 608 820 114 0 608 820 115 Sie können Ihre Schraubspindel mit einem
Nenndrehmoment Nm 60 160 redundanten Messwertgeber des gleichen
Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Redundanzadapter.
Messwertgeberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Einbaulänge mm 122 122
Gewicht kg 1,6 1,6
3 3 Redundanzadapter Code 4AR
Bestell-Nr. 0 608 810 022 Bei der Konfiguration mit redundantem
Messwertgeber verbindet der Adapter die
Untersetzung 1
beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 65
Gewicht kg 0,8
4 4 Adapter Code 4A
Bestell-Nr. 0 608 810 026 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 26,5
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
