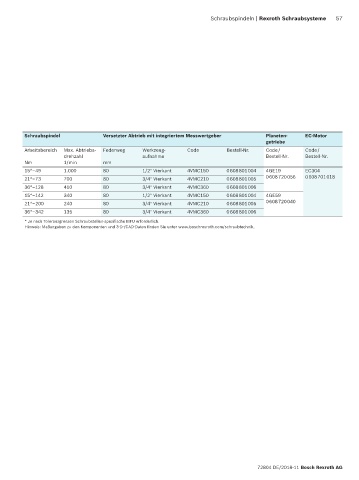

Schraubspindeln | Rexroth Schraubsysteme 57
Schraubspindel Versetzter Abtrieb mit integriertem Messwertgeber Planeten- EC-Motor
getriebe
Arbeits bereich Max. Abtriebs- Federweg Werkzeug- Code Bestell-Nr. Code / Code /
drehzahl aufnahme Bestell-Nr. Bestell-Nr.
Nm 1/min mm
15*–49 1.000 80 1/2" Vierkant 4VMC150 0 608 801 004 4GE19 EC304
21*–73 700 80 3/4" Vierkant 4VMC210 0 608 801 005 0 608 720 056 0 608 701 018
36*–128 410 80 3/4" Vierkant 4VMC360 0 608 801 006
15*–142 340 80 1/2" Vierkant 4VMC150 0 608 801 004 4GE59
21*–200 240 80 3/4" Vierkant 4VMC210 0 608 801 005 0 608 720 040
36*–342 135 80 3/4" Vierkant 4VMC360 0 608 801 006
* Je nach Toleranzgrenzen Schraubstellen-spezifische MFU erforderlich.
Hinweis: Maßangaben zu den Komponenten und 3-D-/CAD-Daten finden Sie unter www.boschrexroth.com/schraubtechnik.
72804 DE/2018-11 Bosch Rexroth AG
