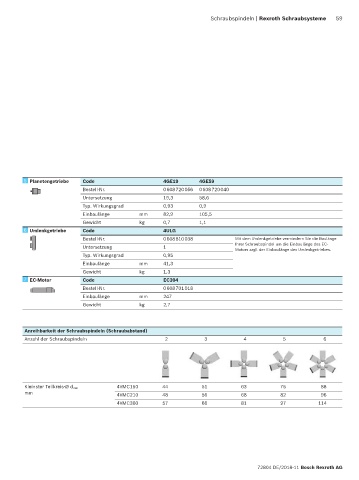

Schraubspindeln | Rexroth Schraubsysteme 59

5 5 Planetengetriebe Code 4GE19 4GE59
Bestell-Nr. 0 608 720 056 0 608 720 040
Untersetzung 19,3 58,6
Typ. Wirkungsgrad 0,93 0,9
Einbaulänge mm 82,9 105,5
Gewicht kg 0,7 1,1
6 6 Umlenkgetriebe Code 4ULG
Bestell-Nr. 0 608 810 038 Mit dem Umlenkgetriebe vermindern Sie die Baulänge
Ihrer Schraubspindel um die Einbaulänge des EC-
Untersetzung 1
Motors zzgl. der Einbaulänge des Umlenkgetriebes.
Typ. Wirkungsgrad 0,95
Einbaulänge mm 41,3
Gewicht kg 1,3
7 7 EC-Motor Code EC304
Bestell-Nr. 0 608 701 018
Einbaulänge mm 247
Gewicht kg 2,7

Anreihbarkeit der Schraubspindeln (Schraubabstand)
Anzahl der Schraubspindeln 2 3 4 5 6

Kleinster Teilkreis-Ø d min 4VMC150 44 51 63 75 88
mm 4VMC210 48 56 68 82 96
4VMC360 57 66 81 97 114
