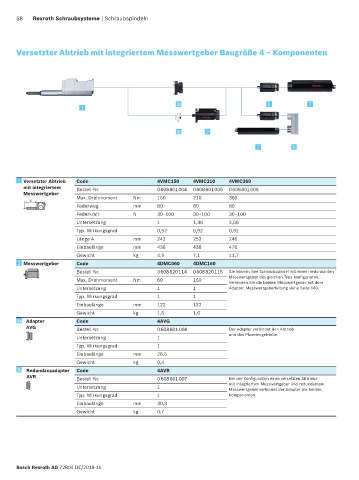

58 Rexroth Schraubsysteme | Schraubspindeln

Versetzter Abtrieb mit integriertem Messwertgeber Baugröße 4 – Komponenten

3a 5 7
1

3b 2

7 6

1 1 Versetzter Abtrieb Code 4VMC150 4VMC210 4VMC360
mit integriertem Bestell-Nr. 0 608 801 004 0 608 801 005 0 608 801 006
Messwertgeber
’A’ Max. Dreh moment Nm 150 210 360
Federweg mm 80 80 80
Federkraft N 30–100 30–100 30–100
Untersetzung 1 1,46 2,56
Typ. Wirkungsgrad 0,92 0,92 0,92
Länge A mm 242 252 246
Einbaulänge mm 438 438 476
Gewicht kg 4,9 7,1 11,7
2 2 Messwertgeber Code 4DMC060 4DMC160
Bestell-Nr. 0 608 820 114 0 608 820 115 Sie können Ihre Schraubspindel mit einem redundanten
Messwertgeber des gleichen Typs konfigurieren.
Max. Dreh moment Nm 60 160 Verbinden Sie die beiden Messwertgeber mit dem
Untersetzung 1 1 Adapter. Messwert geberleitung siehe Seite 140.
Typ. Wirkungsgrad 1 1
Einbaulänge mm 122 122
Gewicht kg 1,6 1,6
3a Code 4AVG
3a Adapter
AVG Bestell-Nr. 0 608 801 008 Der Adapter verbindet den Abtrieb
Untersetzung 1 und das Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 26,5
Gewicht kg 0,4
3b 4AVR
3b Redundanzadapter Code
AVR Bestell-Nr. 0 608 801 007 Bei der Konfiguration eines versetzten Abtriebs
mit integriertem Messwertgeber und redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter die beiden
Typ. Wirkungsgrad 1 Komponenten.
Einbaulänge mm 30,3
Gewicht kg 0,7

Bosch Rexroth AG 72804 DE/2018-11
