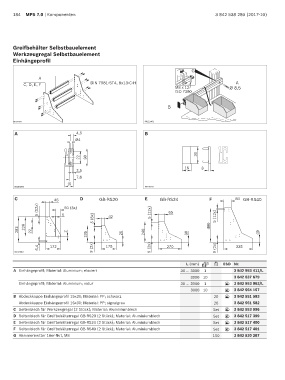

Page 184 - MPS7.0

184 MPS 7.0 | Komponenten 3 842 538 280 (2017-10)

Greifbehälter Selbstbauelement
Werkzeugregal Selbstbauelement
Einhängeprofil

G
A
C, D, E, F DIN 7981-ST4, 8x13-C-H A
M8 x 12 Ø 8,5
ISO 7380

B

00137571 00121461

A 4,5 B
Ø4

30
22 30
15 3
2,5
7,6
15
00109298 00109298 00109357 00109357

C 45 D GB-RS20 E GB-RS24 F 84 GB-RS40
5 (12x) 50 (3x) 5 (12x) 65

5 (6x) 42 5 (12x)
5
293 228 22 2 240 400
195 25 30 45

6,4 172 9 (2x) 175 9 (2x) 270 9 (2x) 335
00139081
L (mm) ESD Nr.
A Einhängeprofil; Material: Aluminium; eloxiert 30 ... 3000 1 3 842 993 411/L
3000 10 3 842 537 679
Einhängeprofil; Material: Aluminium; natur 30 ... 3000 1 3 842 993 063/L
ESD
3000 10 3 842 554 157
ESD
B Abdeckkappe Einhängeprofil 15x30; Material: PP; schwarz 20 3 842 551 583
ESD
Abdeckkappe Einhängeprofil 15x30; Material: PP; signalgrau 20 3 842 551 582
C Seitenblech für Werkzeugregal (2 Stück); Material: Aluminiumblech Set 3 842 553 996
ESD
D Seitenblech für Greifbehälterregal GB-RS20 (2 Stück); Material: Aluminiumblech Set 3 842 517 399
ESD
E Seitenblech für Greifbehälterregal GB-RS24 (2 Stück); Material: Aluminiumblech Set 3 842 517 400
ESD
F Seitenblech für Greifbehälterregal GB-RS40 (2 Stück); Material: Aluminiumblech Set 3 842 517 401
ESD
G Hammermutter 10er-Nut, M8 100 3 842 530 287
