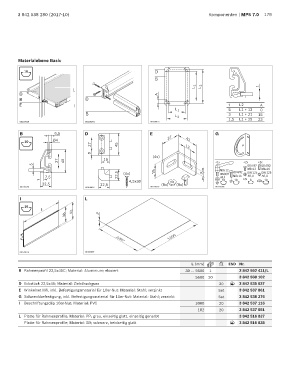

3 842 538 280 (2017-10) Komponenten | MPS 7.0 179

Materialebene Basic

10 D
B
L 1 L 2 t
L
D A
B D
E I t L2 A
L 1 5 L1 + 13 0
B L 2 3 L1 + 21 15

00137638 00139074 00139075 1,5 L1 + 29 23
B 6,5 D E 37 G
10 Ø4 42
27 45 12

9 (4x)
27 45 16 +1x +2x +2x
5 ISO 4762 ISO 4762
M6x16
M6x12
22,5 (4x) 28 9 M8x12 ISO 4762 DIN 125 DIN 125
DIN 9021
A6,4
A6,4
7,5 A8,4 M8x16
22,5 22,5 4,5x30 (8x) (8x) 10 10 8 10
00109286 00109492 00126587 00126585
I L
10
L
41 5
38

1200
1000
00139076 00109697

L (mm) ESD Nr.
B Rahmenprofil 22,5x45C; Material: Aluminium; eloxiert 30 ... 5600 1 3 842 992 411/L
5600 20 3 842 508 102
D Eckstück 22,5x45; Material: Zinkdruckguss 20 3 842 535 637
ESD
E Winkelset M6, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt Set 3 842 537 861
G Schwenkbefestigung, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt Set 3 842 538 276
I Beschriftungsclip 10er-Nut: Material: PVC 2000 20 3 842 537 116
102 20 3 842 537 651
L Platte für Rahmenprofile; Material: PP; grau, einseitig glatt, einseitig genarbt 3 842 516 837
Platte für Rahmenprofile; Material: SB; schwarz, beidseitig glatt 3 842 516 838
ESD
