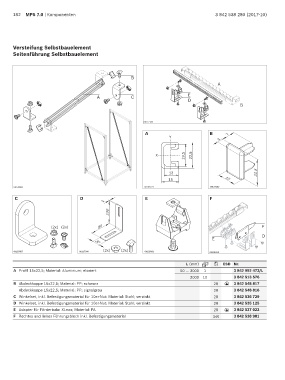

182 MPS 7.0 | Komponenten 3 842 538 280 (2017-10)

Versteifung Selbstbauelement
Seitenführung Selbstbauelement

B
A

A C E
D
B

00127186
A B 7
Y
3

19,5
X 22,5

13 22,5
15 15
00139080 00109273 00127182

C D E F
3
100

(2x) (2x) 80 F
D
E
30
(2x) (2x)
00125087 00127306 00125081 00139125
L (mm) ESD Nr.
A Profil 15x22,5; Material: Aluminium; eloxiert 50 ... 3000 1 3 842 992 473/L
2000 10 3 842 513 576
B Abdeckkappe 15x22,5; Material: PP; schwarz 20 3 842 548 817
ESD
Abdeckkappe 15x22,5; Material: PP; signalgrau 20 3 842 548 816
C Winkelset, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt 20 3 842 536 729
D Winkelset, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt 20 3 842 535 125
E Adapter für Förderbahn XLean; Material: PA 20 3 842 537 022
ESD
F Rechtes und linkes Führungsblech inkl. Befestigungsmaterial Set 3 842 538 981
