180 MPS 7.0 | Komponenten 3 842 538 280 (2017-10)

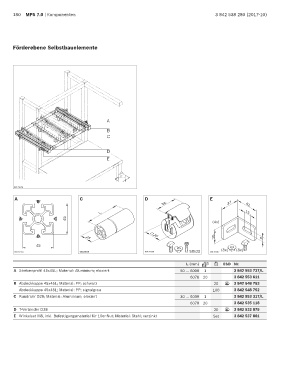

Förderebene Selbstbauelemente

A
B
C

D
E

00125016

A C D E
B 34 37 42

L 12
A C 45
(4x)

D 28 28 28 9

45
00131555 00120036 00125030 S8x25 00126587 (8x) (8x)

L (mm) ESD Nr.
A Strebenprofil 45x45L; Material: Aluminium; eloxiert 50 ... 6000 1 3 842 993 737/L
6070 20 3 842 553 611
B Abdeckkappe 45x45L; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45L; Material: PP; signalgrau 100 3 842 548 752
C Rundrohr D28; Material: Aluminium; eloxiert 30 ... 6000 1 3 842 993 317/L
6070 20 3 842 535 118
D T-Verbinder D28 20 3 842 532 879
ESD
E Winkelset M8, inkl. Befestigungsmaterial für 10er-Nut; Material: Stahl; verzinkt Set 3 842 537 861
