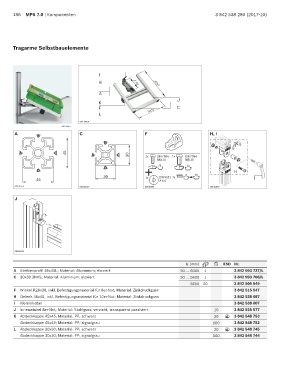

Page 186 - MPS7.0

186 MPS 7.0 | Komponenten 3 842 538 280 (2017-10)

Tragarme Selbstbauelemente

I
H 176 390

A
J
K
F 325 C
L
00120958
00120957
A B C F H, I
B

A C 45 A C 30
DIN 7984
1x
M8x16
M6x14 1x DIN 7984
8 10
D
D H
30 1x DIN 9021 2x 8 10 I
45 A 6,4
00131555 00131519 00109453 00116470
J

00109393

L (mm) ESD Nr.
A Strebenprofil 45x45L; Material: Aluminium; eloxiert 50 ... 6000 1 3 842 993 737/L
C 30x30 2NVS; Material: Aluminium; eloxiert 50 ... 5600 1 3 842 993 706/L
5600 20 3 842 506 949
F Winkel R28x38, inkl. Befestigungsmaterial für 8er-Nut; Material: Zinkdruckguss 3 842 515 547
H Gelenk 45x45, inkl. Befestigungsmaterial für 10er-Nut; Material: Zinkdruckguss 3 842 538 687
I Klemmhebel 3 842 538 607
J Innenwinkel 8er-Nut; Material: Stahlguss; verzinkt, transparent passiviert 10 3 842 535 577
K Abdeckkappe 45x45; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45; Material: PP; signalgrau 100 3 842 548 752
L Abdeckkappe 30x30; Material: PP; schwarz 20 3 842 548 745
ESD
Abdeckkappe 30x30; Material: PP; signalgrau 100 3 842 548 744
