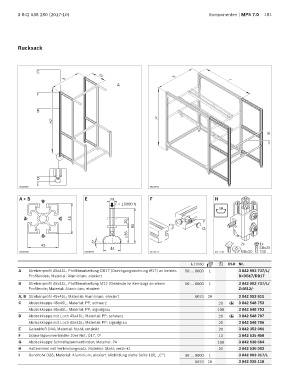

Rucksack

C
B
T3
B T
A
F

B

H2 H

H
I

D
E
00120901 00139031

A + B B E M F H
F = 10000 N
10
A C 45
30 F
85 G

D ≥35
5° 2x 1x
45
44 S8x25
00131555 00109702 00109514 00117790 M8x20 T40

L (mm) ESD Nr.
A Strebenprofil 45x45L, Profilbearbeitung DB17 (Durchgangsbohrung Ø17) an beiden 50 ... 6000 1 3 842 993 737/L/
Profilenden; Material: Aluminium; eloxiert B=DB17/DB17
B Strebenprofil 45x45L, Profilbearbeitung M12 (Gewinde im Kernzug) an einem 50 ... 6000 1 3 842 993 737/L/
Profilende; Material: Aluminium; eloxiert Z=M12/-
A, B Strebenprofil 45x45L; Material: Aluminium; eloxiert 6070 20 3 842 553 611
C Abdeckkappe 45x45L; Material: PP; schwarz 20 3 842 548 753
ESD
Abdeckkappe 45x45L; Material: PP; signalgrau 100 3 842 548 752
D Abdeckkappe mit Loch 45x45L; Material: PP; schwarz 20 3 842 548 797
ESD
Abdeckkappe mit Loch 45x45L; Material: PP; signalgrau 20 3 842 548 796
E Gelenkfuß D44; Material: Stahl; verzinkt 20 3 842 352 061
F Schnellspannverbinder 10er Nut, D17, 0° 10 3 842 535 458
G Abdeckkappe Schnellspannverbinder; Material: PA 100 3 842 538 564
H Haltewinkel mit Verbindungssatz; Material: Stahl; verzinkt 20 3 842 536 002
I Rundrohr D28; Material: Aluminium; eloxiert (Abbildung siehe Seite 180, „C“) 30 ... 6000 1 3 842 993 317/L
6070 20 3 842 535 118
