3 842 538 280 (2017-10) Komponenten | MPS 7.0 189

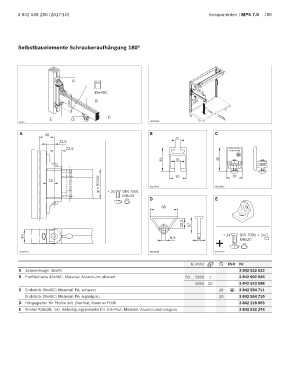

Selbstbauelemente Schrauberaufhängung 180°

A

35x45C 626,5

120 B 180

E D C F max. = 100N
34245 00139128
A 45 B C
10
22,5
22,5

45 10 45

p = 90/45 00120911 00120912
22 30 30
+ 2x
DIN 7991
M8x20
10 D E
60

23,5 37

40 8,5 8 + 2x DIN 7991 + 2x
M8x20
10
00139126 00120915 00139129

L (mm) ESD Nr.
A Schwenklager 40x90 3 842 522 633
B Profilschiene 30x45C; Material: Aluminium; eloxiert 50 ... 5600 1 3 842 992 946
5600 20 3 842 523 598
C Endstück 30x45C; Material: PA; schwarz 20 3 842 554 711
ESD
Endstück 30x45C; Material: PA; signalgrau 20 3 842 554 710
D Hängegleiter für Profile mit 10er-Nut, Material POM 3 842 218 953
E Winkel R35x38, inkl. Befestigungsmaterial für 10er-Nut; Material: Aluminiumdruckguss 3 842 532 274
