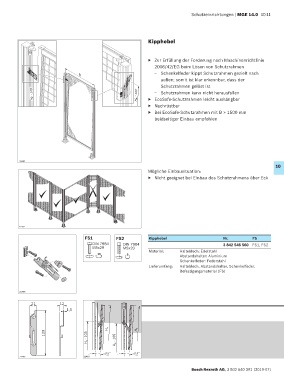

Page 275 - MGE 14.0

Schutzeinrichtungen | MGE 14.0 10-11

Kipphebel

▶ Zur Erfüllung der Forderung nach Maschinenrichtlinie
2006/42/EG beim Lösen von Schutzrahmen
– Schenkelfeder kippt Schutzrahmen gezielt nach
B
außen; somit ist klar erkennbar, dass der
Schutzrahmen gelöst ist
105 105 – Schutzrahmen kann nicht herausfallen
▶ EcoSafe-Schutzrahmen leicht aushängbar
▶ Nachrüstbar
▶ Bei EcoSafe-Schutzrahmen mit B > 1500 mm
beidseitiger Einbau empfohlen

21407
10
Mögliche Einbausituation:
▶ Nicht geeignet bei Einbau des Schutzrahmens über Eck

21432

Kipphebel Nr. FS
3 842 546 560 FS1, FS2
Material: Halteblech: Edelstahl
Abstandshalter: Aluminium
Schenkelfeder: Federstahl
Lieferumfang: Halteblech, Abstandshalter, Schenkelfeder,
Befestigungsmaterial (FS)

21 12
1,5

H R H R
139 - 105 - 105

H R
H R
~3,5° ~3,5°
21409 21410

Bosch Rexroth AG, 3 842 540 391 (2019-07)
