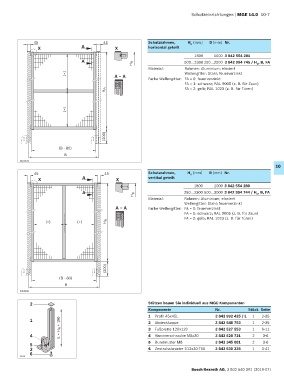

Schutzeinrichtungen | MGE 14.0 10-7

45 45 Schutzrahmen, H (mm) B (mm) Nr.
R
X A X horizontal geteilt
1800 1000 3 842 554 281
A 500…2300 250…2500 3 842 994 745 / H , B, FA
H R R
Material: Rahmen: Aluminium; eloxiert
Wellengitter: Stahl; feuerverzinkt
(=) A – A Farbe Wellengitter: FA = 0: feuerverzinkt
FA = 1: schwarz; RAL 9005 (z. B. für Zaun)
H R FA = 2: gelb; RAL 1023 (z. B. für Türen)

(=)

(200)

(B - 80)
B
00109642
10

45 45 Schutzrahmen, H (mm) B (mm) Nr.
R
X A X vertikal geteilt
1800 2000 3 842 554 280
A 250…2300 500…3000 3 842 994 744 / H , B, FA
H R R
Material: Rahmen: Aluminium; eloxiert
Wellengitter: Stahl; feuerverzinkt
A – A Farbe Wellengitter: FA = 0: feuerverzinkt
FA = 1: schwarz; RAL 9005 (z. B. für Zaun)
FA = 2: gelb; RAL 1023 (z. B. für Türen)
(=) (=) H R

(200)

(B - 80)
B
00109641
2 Stützen bauen Sie individuell aus MGE-Komponenten
Komponente Nr. Stück Seite
1 Profil 45x45L 3 842 992 425 / L 1 2-35
L = H R + 190 3 Fußplatte 120x120 3 842 527 553 1 6-11
1 2 Abdeckkappe 3 842 548 753 1 2-35

4 4 Hammerschraube M8x30 3 842 528 721 2 3-6
5 5 Bundmutter M8 3 842 345 081 2 3-6
3 6 Zentralschraube S12x30-T50 3 842 530 236 1 3-41
6
19656

Bosch Rexroth AG, 3 842 540 391 (2019-07)
