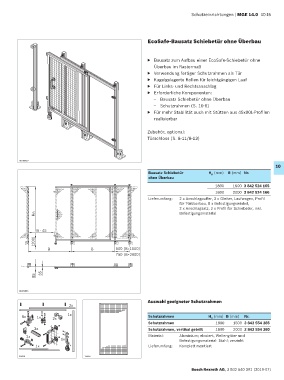

Schutzeinrichtungen | MGE 14.0 10-15

EcoSafe-Bausatz Schiebetür ohne Überbau

▶ Bausatz zum Aufbau einer EcoSafe-Schiebetür ohne
Überbau im Rastermaß
▶ Verwendung fertiger Schutzrahmen als Tür
▶ Kugelgelagerte Rollen für leichtgängigen Lauf
▶ Für Links- und Rechtsanschlag
▶ Erforderliche Komponenten:
– Bausatz Schiebetür ohne Überbau
– Schutzrahmen (S. 10-6)
▶ Für mehr Stabilität auch mit Stützen aus 45x90L-Profilen
realisierbar

Zubehör, optional:
Türschloss (S. 8-11/8-13)

00109652
10
Bausatz Schiebetür H (mm) B (mm) Nr.
R
ohne Überbau
1800 1500 3 842 524 165
1800 2000 3 842 524 166
Lieferumfang: 2 x Anschlagpuffer, 3 x Gleiter, Laufwagen, Profil
für Türüberbau, 8 x Befestigungswinkel,
2 x Anschlagsatz, 2 x Profil für Schiebetür, inkl.
H R Befestigungsmaterial

B - 45
(200)
B B 500 (B=1500)
750 (B=2000)

85 35

00109653
Auswahl geeigneter Schutzrahmen
2x

8x 1x 2x 1x Schutzrahmen H (mm) B (mm) Nr.
R
Schutzrahmen 1800 1500 3 842 554 285
3x Schutzrahmen, vertikal geteilt 1800 2000 3 842 554 280
2x Material: Aluminium; eloxiert, Wellengitter und
1x Befestigungsmaterial: Stahl; verzinkt
1x Lieferumfang: Komplett montiert

19664 19660

Bosch Rexroth AG, 3 842 540 391 (2019-07)
