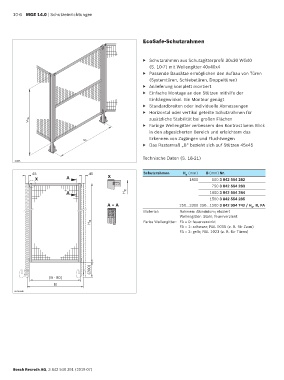

10-6 MGE 14.0 | Schutzeinrichtungen

EcoSafe-Schutzrahmen

▶ Schutzrahmen aus Schutzgitterprofil 30x30 WG40
(S. 10-7) mit Wellengitter 40x40x4
▶ Passende Bausätze ermöglichen den Aufbau von Türen
(Systemtüren, Schiebetüren, Doppeltüren)
▶ Anlieferung komplett montiert
▶ Einfache Montage an den Stützen mithilfe der
Einhängewinkel. Ein Monteur genügt
▶ Standardbreiten oder individuelle Abmessungen
▶ Horizontal oder vertikal geteilte Schutzrahmen für

H R zusätzliche Stabilität bei großen Flächen
▶ Farbige Wellengitter verbessern den Kontrast beim Blick
in den abgesicherten Bereich und erleichtern das
Erkennen von Zugängen und Fluchtwegen
B
▶ Das Rastermaß „B“ bezieht sich auf Stützen 45x45

Technische Daten (S. 18-21)
19655

45 45 X Schutzrahmen H (mm) B (mm) Nr.
R
X A 1800 500 3 842 554 282
750 3 842 554 283
A H R 1000 3 842 554 284
1500 3 842 554 285
A – A 250…2300 250…1500 3 842 994 742 / H , B, FA
R
Material: Rahmen: Aluminium; eloxiert
Wellengitter: Stahl; feuerverzinkt
H R Farbe Wellengitter: FA = 0: feuerverzinkt
FA = 1: schwarz; RAL 9005 (z. B. für Zaun)
FA = 2: gelb; RAL 1023 (z. B. für Türen)

(200)

(B - 80)
B
00109640

Bosch Rexroth AG, 3 842 540 391 (2019-07)
