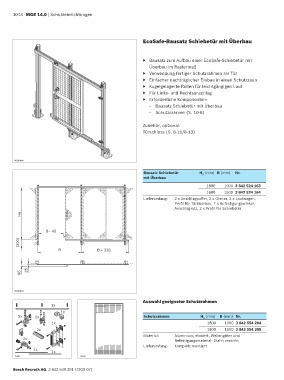

Page 278 - MGE 14.0

10-14 MGE 14.0 | Schutzeinrichtungen

EcoSafe-Bausatz Schiebetür mit Überbau

▶ Bausatz zum Aufbau einer EcoSafe-Schiebetür mit
Überbau im Rastermaß
▶ Verwendung fertiger Schutzrahmen als Tür
▶ Einfacher nachträglicher Einbau in einen Schutzzaun
▶ Kugelgelagerte Rollen für leichtgängigen Lauf
▶ Für Links- und Rechtsanschlag
▶ Erforderliche Komponenten:
– Bausatz Schiebetür mit Überbau
– Schutzrahmen (S. 10-6)

Zubehör, optional:
Türschloss (S. 8-11/8-13)

00109650
Bausatz Schiebetür H (mm) B (mm) Nr.
R
mit Überbau
1800 1000 3 842 524 163
1800 1500 3 842 524 164
Lieferumfang: 2 x Anschlagpuffer, 2 x Gleiter, 2 x Laufwagen,
Profil für Türüberbau, 7 x Befestigungswinkel,
Anschlagsatz, 2 x Profil für Schiebetür
H R

B - 45
(200)
B B + 226

35
85

00109651
Auswahl geeigneter Schutzrahmen
1x
1x
5x 2x Schutzrahmen H (mm) B (mm) Nr.
R
1x 1800 1000 3 842 554 284
2x 1800 1500 3 842 554 285
Material: Aluminium; eloxiert, Wellengitter und
2x Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Komplett montiert
1x 1x
19663 19660
