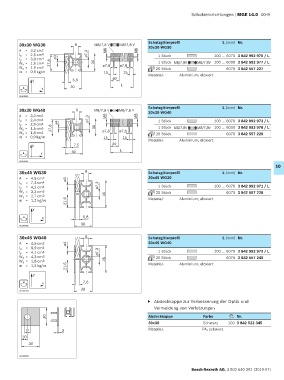

Page 273 - MGE 14.0

Schutzeinrichtungen | MGE 14.0 10-9

30x30 WG30 8 M8/7,8 V M8/7,8 V Schutzgitterprofil L (mm) Nr.
30x30 WG30
A = 3,2 cm 2 M8 M8
l x = 2,5 cm 4 ø7,3 1 Stück 100 … 6070 3 842 992 970 / L
l y = 3,0 cm 4 ø3
W x = 1,6 cm 3 27,8 30 ø7,8 ø7,8 1 Stück M8/7,8V M8/7,8V 100 … 6000 3 842 992 977 / L
W y = 1,9 cm 3 20 Stück 6070 3 842 557 227
m = 0,9 kg/m 15 15 Material: Aluminium; eloxiert
y 5,6 40
8 x 30 L

00109305
Schutzgitterprofil L (mm) Nr.
30x30 WG40 8 M8/7,8 V M8/7,8 V 30x30 WG40
A = 3,2 cm 2 M8 M8
l x = 2,4 cm 4 ø7,3 1 Stück 100 … 6070 3 842 992 972 / L
l y = 2,9 cm 4 ø4
W x = 1,5 cm 3 27,8 30 1 Stück M8/7,8V M8/7,8V 100 … 6000 3 842 992 978 / L
W y = 1,8 cm 3 ø7,8 ø7,8 20 Stück 6070 3 842 557 229
m = 0,9 kg/m 15 15 Material: Aluminium; eloxiert
y 7,5 40

8 x 30 L
00109303
10
30x45 WG30 8 Schutzgitterprofil L (mm) Nr.
A = 4,5 cm 2 ø3 30x45 WG30
l x = 7,3 cm 4
l y = 4,2 cm 4 ø7,3 1 Stück 100 … 6070 3 842 992 971 / L
W x = 3,2 cm 3 20 Stück 6070 3 842 557 228
W y = 2,7 cm 3 45 Material: Aluminium; eloxiert
m = 1,2 kg/m 21,6
y
8 x 5,8
30
00109306
30x45 WG40 8 Schutzgitterprofil L (mm) Nr.
A = 4,5 cm 2 ø4 30x45 WG40
l x = 6,9 cm 4
l y = 4,1 cm 4 ø7,3 1 Stück 100 … 6070 3 842 992 973 / L
W x = 4,3 cm 3 20 Stück 6070 3 842 557 240
W y = 1,8 cm 3 45 Material: Aluminium; eloxiert
m = 1,2 kg/m 21,6
y
8 x 7,6
30
00109304
▶ Abdeckkappe zur Verbesserung der Optik und
Vermeidung von Verletzungen
30 Abdeckkappe Farbe Nr.
30x30 Schwarz 100 3 842 522 345
9 3 Material: PA; schwarz
10
30

00109360

Bosch Rexroth AG, 3 842 540 391 (2019-07)
