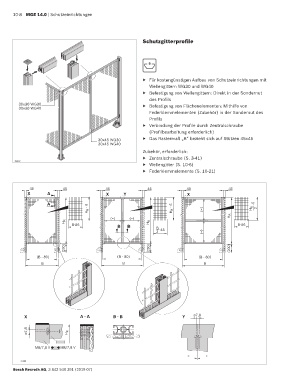

Page 272 - MGE 14.0

10-8 MGE 14.0 | Schutzeinrichtungen

Schutzgitterprofile

8

▶ Für kostengünstigen Aufbau von Schutzeinrichtungen mit
Wellengittern WG30 und WG40
▶ Befestigung von Wellengittern: Direkt in der Sondernut
des Profils
30x30 WG30 ▶ Befestigung von Flächenelementen: Mithilfe von
30x30 WG40
Federklemmelementen (Zubehör) in der Sondernut des
Profils
▶ Verbindung der Profile durch Zentralschraube
(Profilbearbeitung erforderlich)
30x45 WG30 ▶ Das Rastermaß „B“ bezieht sich auf Stützen 45x45
30x45 WG40
Zubehör, erforderlich:
▶ Zentralschraube (S. 3-41)
19658
▶ Wellengitter (S. 10-6)
▶ Federklemmelemente (S. 10-21)

45 45 45 45 45 45
X A X Y X

A -5
H R - 6 H R - 6 (=) H R 2
H R
(=) (=)
H R H R
B-86 B B B B-86
2 -45 (=)

(200) (200) (200)
(B - 80) (B - 80) (B - 80)
B B B

X A - A B - B Y ø7,8

ø7,8 H R

M8/7,8 V M8/7,8 V
= =
37108
