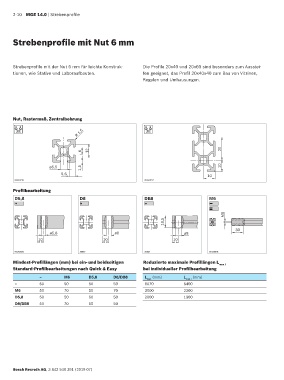

2-10 MGE 14.0 | Strebenprofile

Strebenprofile mit Nut 6 mm

Strebenprofile mit der Nut 6 mm für leichte Konstruk- Die Profile 20x40 und 20x60 sind besonders zum Ausstei-
tionen, wie Stative und Laboraufbauten. fen geeignet, das Profil 20x40x40 zum Bau von Vitrinen,
Regalen und Umhausungen.

Nut, Rastermaß, Zentralbohrung

6 6 6 6
R 1,5
20 20

6 12 20

ø5,5 1,5 10
5,5 10
00110716 00110717
Profilbearbeitung
D5,8 D8 DB8 M6

M6
18,5
30
ø5,8 ø8 ø8
10 10 10

00133836 36857 36327 00133806

Mindest-Profillängen (mm) bei ein- und beidseitigen Reduzierte maximale Profillängen L
max i
Standard-Profilbearbeitungen nach Quick & Easy bei individueller Profilbearbeitung
– M6 D5,8 D8/DB8 L (mm) L (mm)
max max i
– 50 50 50 50 6070 5400
M6 50 70 50 70 3000 2300
D5,8 50 50 50 50 2000 1300
D8/DB8 50 70 50 50

Bosch Rexroth AG, 3 842 540 391 (2019-07)
