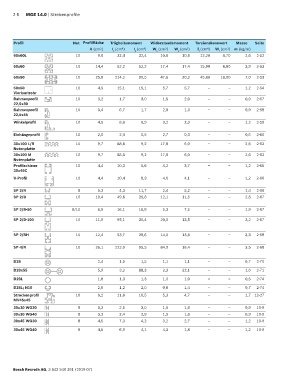

2-6 MGE 14.0 | Strebenprofile

Profil Nut Profilfläche Trägheitsmoment Widerstandsmoment Torsionskennwert Masse Seite
3
4
4
A (cm ) I (cm ) I (cm ) W (cm ) W (cm ) l (cm ) W (cm ) m (kg/m)
4
3
3
2
x y x y t t
60x60L 10 9,6 32,4 32,4 10,8 10,8 13,20 8,70 2,6 2-52
60x60 10 14,4 52,2 52,2 17,4 17,4 15,90 8,80 3,9 2-53
60x90 10 25,8 214,2 90,5 47,6 30,2 45,80 18,00 7,0 2-53
50x50 10 4,5 15,1 15,1 5,7 5,7 – – 1,2 2-54
Vierkantrohr
Rahmenprofil 10 3,2 1,7 3,0 1,5 2,0 – – 0,9 2-57
22,5x30
Rahmenprofil 10 3,4 6,7 1,7 2,8 1,3 – – 0,9 2-58
22,5x45
Winkelprofil 10 4,5 8,8 6,9 3,2 2,3 – – 1,2 2-59

Einhängeprofil 10 2,0 2,0 0,5 2,7 0,3 – – 0,6 2-60

30x100 L/R 10 9,7 88,8 9,2 17,8 6,0 – – 2,6 2-62
Nutenplatte
30x100 M 10 9,7 88,8 9,2 17,8 6,0 – – 2,6 2-62
Nutenplatte
Profilschiene 10 4,4 10,3 5,6 4,2 3,7 – – 1,2 2-65
30x45C
U-Profil 10 4,4 10,4 8,3 4,6 4,1 – – 1,2 2-66

SP 2/R 8 5,2 4,3 11,7 2,4 5,2 – – 1,4 2-66
SP 2/B 10 10,4 49,6 25,8 12,1 11,5 – – 2,8 2-67

SP 2/B-50 8/10 6,9 16,1 16,9 5,3 7,5 – – 1,9 2-67

SP 2/B-100 10 11,9 95,1 30,4 20,0 13,5 – – 3,2 2-67

SP 2/BH 10 12,4 53,7 28,6 14,0 13,8 – – 3,3 2-68

SP 4/R 10 26,1 222,0 95,5 84,9 16,4 – – 3,5 2-68

D28 2,4 1,5 1,5 1,1 1,1 – – 0,7 2-70
D28x55 5,9 3,2 88,3 2,3 32,1 – – 1,6 2-71
D28L 1,8 1,3 1,3 1,0 1,0 – – 0,5 2-74
D28L; N10 2,6 1,2 2,0 0,8 1,4 – – 0,7 2-74
Streckenprofil 10 6,2 11,8 10,5 5,3 4,7 – – 1,7 12-27
MV45x45
30x30 WG30 8 3,2 2,5 3,0 1,6 1,9 – – 0,9 10-9
30x30 WG40 8 3,2 2,4 2,9 1,5 1,8 – – 0,9 10-9
30x45 WG30 8 4,5 7,3 4,2 3,2 2,7 – – 1,2 10-9
30x45 WG40 8 4,5 6,9 4,1 4,3 1,8 – – 1,2 10-9

Bosch Rexroth AG, 3 842 540 391 (2019-07)
