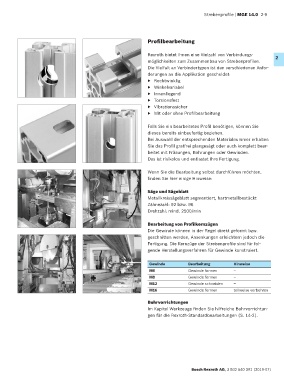

Strebenprofile | MGE 14.0  2-9





                                                               Profilbearbeitung

                                                               Rexroth bietet Ihnen eine Vielzahl von Verbindungs-  2
                                                               möglichkeiten zum Zusammenbau von Strebenprofilen.
                                                               Die Vielfalt an Verbindertypen ist den verschiedenen Anfor-
                                                               derungen an die Applikation geschuldet:
                                                               ▶   Rechtwinklig
                                                               ▶   Winkelvariabel
                                                               ▶   Innenliegend
                                                               ▶   Torsionsfest
                                                               ▶   Vibrationssicher
                                                               ▶   Mit oder ohne Profilbearbeitung

                                                               Falls Sie ein bearbeitetes Profil benötigen, können Sie
                                                               dieses bereits einbaufertig beziehen.
                                                               Bei Auswahl der entsprechenden Materialnummer erhalten
                                                               Sie das Profil gratfrei plangesägt oder auch komplett bear-
                                                               beitet mit Fräsungen, Bohrungen oder Gewinden.
                                                               Das ist risikolos und entlastet Ihre Fertigung.

                                                               Wenn Sie die Bearbeitung selbst durchführen möchten,
                                                               finden Sie hier einige Hinweise:

                                                               Säge und Sägeblatt
                                                               Metallkreissägeblatt segmentiert, hartmetallbestückt
                                                               Zähnezahl: 92 bzw. 96
                                                               Drehzahl: mind. 2500/min


                                                               Bearbeitung von Profilkernzügen
                                                               Die Gewinde können in der Regel direkt geformt bzw.
                                                               geschnitten werden, Ansenkungen erleichtern jedoch die
                                                               Fertigung. Die Kernzüge der Strebenprofile sind für fol-
                                                               gende Herstellungsverfahren für Gewinde konstruiert.


                                                                Gewinde         Bearbeitung        Hinweise
                                                                M6              Gewinde formen     –
                                                                M8              Gewinde formen     –
                                                                M12             Gewinde schneiden  –
                                                                M16             Gewinde formen     teilweise vorbohren

                                                               Bohrvorrichtungen
                                                               Im Kapitel Werkzeuge finden Sie hilfreiche Bohrvorrichtun-
                                                               gen für die Rexroth-Standardbearbeitungen (S. 14-2).












                                                                                 Bosch Rexroth AG, 3 842 540 391 (2019-07)
