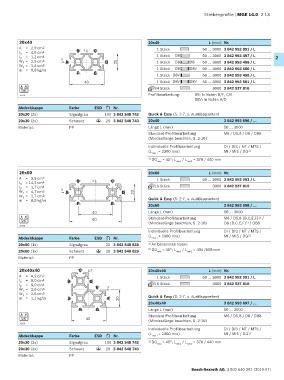

Strebenprofile | MGE 14.0  2-13





         20x40                                                 20x40                     L (mm) Nr.
         A  = 2,9 cm 2           B  x   C                          1 Stück            50 … 3000 3 842 992 891 / L
         l x  = 4,6 cm 4
         l y  = 1,2 cm 4   y                                       1 Stück  D8        50 … 3000 3 842 993 497 / L   2
         W x = 2,5 cm 3     A                D    20               1 Stück  D8   D8   50 … 3000 3 842 993 499 / L
         W y = 1,4 cm 3                                                   D8     D8V
         m = 0,8 kg/m                                              1 Stück            50 … 3000 3 842 993 500 / L
                                 F      E                          1 Stück D8V        50 … 3000 3 842 993 498 / L
                                    40                             1 Stück D8V  D8V   50 … 3000 3 842 993 501 / L
          6  6                                                    24 Stück                3000 3 842 537 816
          20
                                                               Profilbearbeitung:  D8: In Nuten B/F, C/E
         19174
                                                                                   D8V: In Nuten A/D
         Abdeckkappe          Farbe      ESD     Nr.
         20x20 (2x)           Signalgrau     100 3 842 548 742  Quick & Easy (S. 2-7, s. Ausklappseiten)
         20x20 (2x)           Schwarz        20 3 842 548 743  20x40                           3 842 993 696 / …
                                          ESD
         Material:            PP                               Länge L (mm)                    50 … 3000
                                                               Standard-Profilbearbeitung      M6 / D5,8 / D8 / DB8
                                                               (Mindestlänge beachten, S. 2-10)

                                                               Individuelle Profilbearbeitung    DI / DIS / MT / MTS /
                                                               (L max i  = 2300 mm)            MI / MIS / DG 1)
                                                               1)  DG max  = 45°; L min1  / L min2  = 370 / 440 mm

         20x60                                                 20x60                     L (mm) Nr.
         A  = 3,5 cm 2           B      x       C                  1 Stück            50 … 3000 3 842 992 992 / L
         l x  = 14,2 cm 4
         l y  = 1,7 cm 4   y                                      16 Stück                3000 3 842 537 819
         W x = 4,7 cm 3     A                       D    20
         W y = 1,7 cm 3                                        Quick & Easy (S. 2-7, s. Ausklappseiten)
         m = 0,9 kg/m
                                 F              E              20x60                           3 842 993 698 / …
                                        40                     Länge L (mm)                    50 … 3000
          6  6                                                 Standard-Profilbearbeitung      M6 / D5,8 (B,C,E,F)  /
                                                                                                             1)
          20                            60
                                                               (Mindestlänge beachten, S. 2-10)  D8 (B,C,E,F) 1)  / DB8
         19175
                                                               Individuelle Profilbearbeitung  DI / DIS / MT / MTS /
         Abdeckkappe          Farbe      ESD     Nr.           (L max i  = 2300 mm)            MI / MIS / DG 2)
         20x60 (1x)           Signalgrau     20 3 842 548 828  1)  An benannten Nuten
         20x60 (1x)           Schwarz        20 3 842 548 829  2)  DG max  = 45°; L min1  / L min2  = 404 /508 mm
                                          ESD
         Material:            PP

         20x40x40                 C    y                       20x40x40                  L (mm) Nr.
         A  = 4,2 cm 2                                             1 Stück            50 … 3000 3 842 992 991 / L
         l x  = 6,0 cm 4     B         D
         l y  = 6,0 cm 4                 E    x                   16 Stück                3000 3 842 537 818
         W x = 2,6 cm 3
         W y = 2,6 cm 3
         m = 1,1 kg/m        A                F    20          Quick & Easy (S. 2-7, s. Ausklappseiten)
                                                               20x40x40                        3 842 993 697 / …
                                  H      G                     Länge L (mm)                    50 … 3000
          6  6                                                 Standard-Profilbearbeitung      M6 / D5,8 / D8 / DB8
          20                         40                        (Mindestlänge beachten, S. 2-10)
         19176
                                                               Individuelle Profilbearbeitung    DI / DIS / MT / MTS /
                                                               (L   = 2300 mm)                 MI / MIS / DG 1)
         Abdeckkappe          Farbe      ESD     Nr.             max i
         20x20 (3x)           Signalgrau     100 3 842 548 742  1)  DG max  = 45°; L min1  / L min2  = 370 / 440 mm
         20x20 (3x)           Schwarz        20 3 842 548 743
                                          ESD
         Material:            PP

                                                                                 Bosch Rexroth AG, 3 842 540 391 (2019-07)
