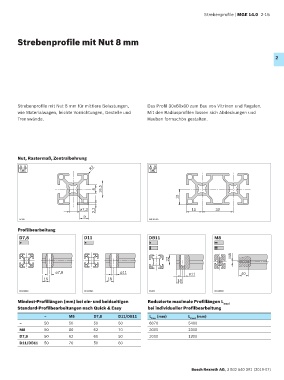

Strebenprofile | MGE 14.0  2-15





        Strebenprofile mit Nut 8 mm


                                                                                                                    2











        Strebenprofile mit Nut 8 mm für mittlere Belastungen,    Das Profil 30x60x60 zum Bau von Vitrinen und Regalen.
        wie Materialwagen, leichte Vorrichtungen, Gestelle und   Mit den Radiusprofilen lassen sich Abdeckungen und
        Trennwände.                                            Hauben formschön gestalten.









        Nut, Rastermaß, Zentralbohrung
         8  8                          R2                       8  8
          30                                                    30



                                         8  16,5
                                                                            15

                                   ø7,3  2,2                                     15        30
                                    9
         37147                                                 00110720
        Profilbearbeitung
         D7,8                       D11                        DB11                        M8



                                                                                                  M8
                                                                        22

                        ø7,8                       ø11                          ø11                   40
                   15                         18                           18


         00133840                   00133841                   36329                       00110836
        Mindest-Profillängen (mm) bei ein- und beidseitigen    Reduzierte maximale Profillängen L
                                                                                               max i
        Standard-Profilbearbeitungen nach Quick & Easy         bei individueller Profilbearbeitung
                    –         M8        D7,8       D11/DB11     L   (mm)        L  (mm)
                                                                 max             max i
         –          50        50        50         50           6070            5400
         M8         50        80        62         70           3000            2300
         D7,8       50        62        60         50           2000            1300
         D11/DB11   50        70        50         60





                                                                                 Bosch Rexroth AG, 3 842 540 391 (2019-07)
