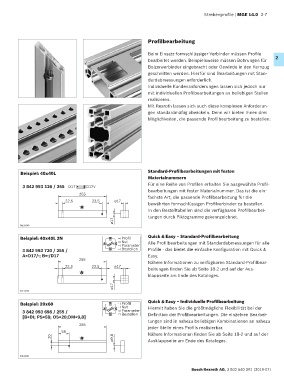

Strebenprofile | MGE 14.0 2-7

Profilbearbeitung

Beim Einsatz formschlüssiger Verbinder müssen Profile
bearbeitet werden. Beispielsweise müssen Bohrungen für 2
Bolzenverbinder eingebracht oder Gewinde in den Kernzug
geschnitten werden. Hierfür sind Bearbeitungen mit Stan-
dardabmessungen erforderlich.
Individuelle Kundenanforderungen lassen sich jedoch nur
mit individuellen Profilbearbeitungen an beliebigen Stellen
realisieren.
Mit Rexroth lassen sich auch diese komplexen Anforderun-
gen standardmäßig abwickeln. Denn wir bieten Ihnen drei
Möglichkeiten, die passende Profilbearbeitung zu bestellen:

Beispiel: 40x40L Standard-Profilbearbeitungen mit festen
Materialnummern
3 842 993 126 / 255 D17 D17V Für eine Reihe von Profilen erhalten Sie ausgewählte Profil-
bearbeitungen mit fester Materialnummer. Das ist die ein-
255 fachste Art, die passende Profilbearbeitung für die
22,5 22,5 ø17
B A bewährten formschlüssigen Profilverbinder zu bestellen.
In den Bestelltabellen sind die verfügbaren Profilbearbei-
A C tungen durch Piktogramme gekennzeichnet.
D ø17
00133799

Beispiel: 40x40L 2N B Profil Quick & Easy – Standard-Profilbearbeitung
A Q&E C Nut Alle Profilbearbeitungen mit Standardabmessungen für alle
Parameter
3 842 993 720 / 255 / D Bestellen Profile - das bietet die einfache Konfiguration mit Quick &
A=D17/-; B=-/D17 Easy.
255 Nähere Informationen zu verfügbaren Standard-Profilbear-
22,5 22,5 ø17 beitungen finden Sie ab Seite 18-2 und auf der Aus-
B A klappseite am Ende des Kataloges.
A C
D ø17
00133800

Beispiel: 20x60 B Profil Quick & Easy – Individuelle Profilbearbeitung
A Q&E C Nut Hiermit haben Sie die größtmögliche Flexibilität bei der
3 842 993 698 / 255 / Parameter
Bestellen
[B=DI; PS=58; OS=20;DM=9,8] D Definition der Profilbearbeitungen. Die einzelnen Bearbei-
tungen sind in nahezu beliebigen Kombinationen an nahezu
255 jeder Stelle eines Profils realisierbar.
58 Nähere Informationen finden Sie ab Seite 18-2 und auf der
B C 20 A ø9,8 Ausklappseite am Ende des Kataloges.
A D
F E
00133801
