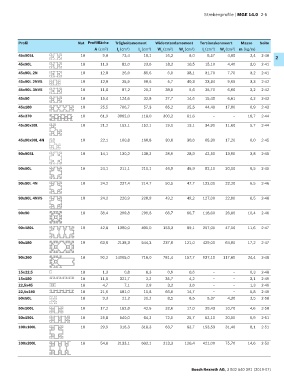

Strebenprofile | MGE 14.0 2-5
Profil Nut Profilfläche Trägheitsmoment Widerstandsmoment Torsionskennwert Masse Seite
A (cm ) I (cm ) I (cm ) W (cm ) W (cm ) l (cm ) W (cm ) m (kg/m)
3
3
4
2
4
3
4
x y x y t t
45x90SL 10 9,0 73,4 18,1 16,3 8,0 8,57 4,00 2,4 2-40 2
45x90L 10 11,3 82,0 23,6 18,2 10,5 15,10 4,40 3,0 2-41
45x90L 2N 10 12,0 26,9 85,6 6,0 38,1 31,70 7,70 3,2 2-41
45x90L 2NVS 10 12,0 25,9 90,6 5,7 40,3 23,34 9,65 3,3 2-42
45x90L 3NVS 10 11,8 87,2 25,2 38,8 5,6 25,70 6,60 3,2 2-42
45x90 10 15,4 124,6 32,8 27,7 14,6 15,40 6,61 4,2 2-43
45x180 10 25,5 766,7 57,3 85,2 25,5 44,40 17,00 6,9 2-43
45x270 10 61,9 3962,0 118,0 300,2 61,6 – – 16,7 2-44
45x90x90L 10 21,2 152,1 152,1 19,1 19,1 34,90 11,60 5,7 2-44
45x90x90L 4N 10 22,1 160,8 160,8 30,6 30,6 65,30 17,20 6,0 2-45
90x90SL 10 14,1 130,2 130,2 28,9 28,9 42,50 13,90 3,8 2-45
90x90L 10 24,1 211,1 211,1 46,9 46,9 82,10 20,10 6,5 2-45
90x90L 4N 10 24,2 227,4 214,7 50,5 47,7 122,00 22,20 6,5 2-46
90x90L 4NVS 10 24,2 220,9 220,9 49,2 49,2 127,00 22,00 6,5 2-46
90x90 10 38,4 299,8 299,8 66,7 66,7 118,60 26,00 10,4 2-46
90x180L 10 42,8 1380,0 401,0 153,3 89,1 257,00 47,10 11,6 2-47
90x180 10 63,6 2138,3 544,3 237,6 121,0 429,00 64,00 17,2 2-47
90x360 10 90,2 14065,0 710,0 781,4 157,7 937,10 117,60 24,4 2-48
15x22,5 10 1,3 0,8 0,3 0,9 0,6 – – 0,3 2-48
15x180 10 11,6 321,7 3,2 35,7 4,2 – – 3,1 2-49
22,5x45 10 4,7 7,1 2,9 3,2 2,6 – – 1,3 2-49
22,5x180 10 21,6 581,0 11,8 66,8 14,7 – – 5,8 2-49
50x50L 10 9,3 21,2 21,2 8,5 8,5 5,37 4,30 2,5 2-50
50x100L 10 17,2 162,8 42,6 32,6 17,0 29,43 10,70 4,6 2-50
50x150L 10 25,8 540,0 64,2 72,0 25,7 52,10 20,50 6,9 2-51
100x100L 10 29,9 318,3 318,3 63,7 63,7 153,53 31,40 8,1 2-51
100x200L 10 54,0 2133,1 602,1 213,3 120,4 421,00 75,70 14,6 2-52
